FFU風機過濾單元安裝注意事項

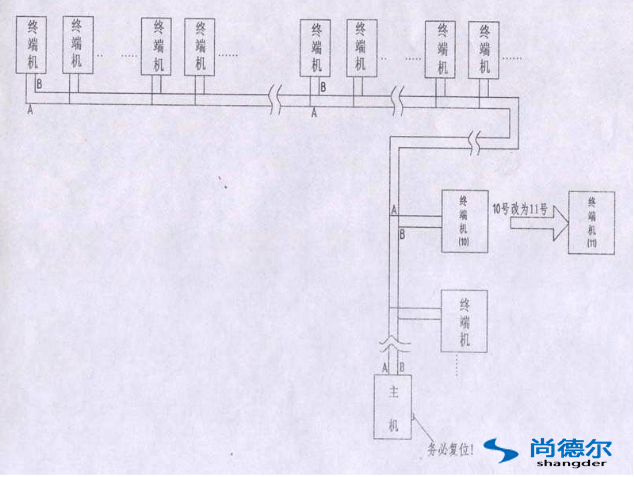

一、改變終端機號後，主機要斷電複位。

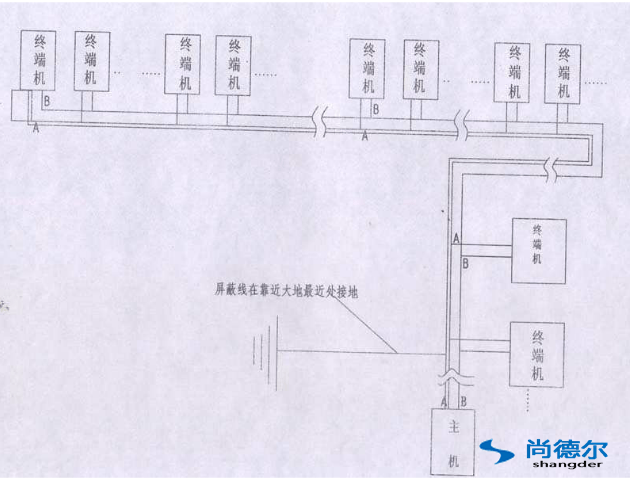

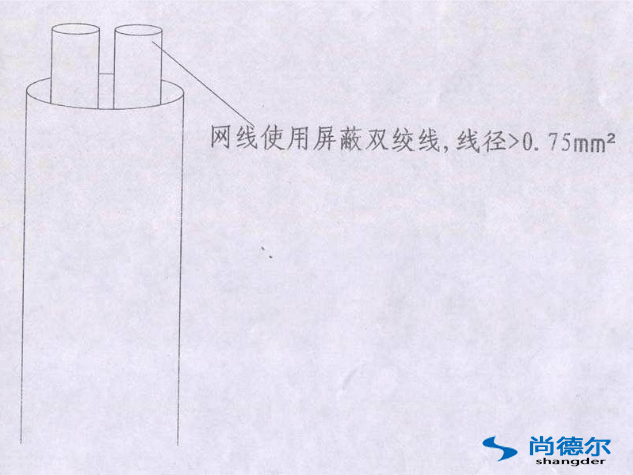

二、本網絡的網絡線使用屏蔽雙絞線，線徑不得小於0.75MM2，整個網絡的屏蔽線一端接大地，另一端懸空，不允許兩端接地。

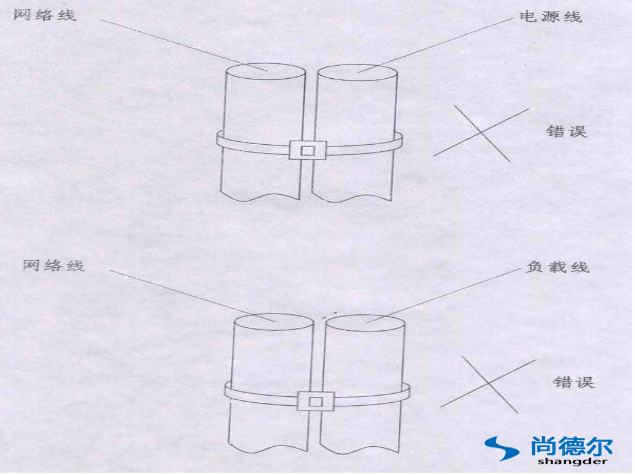

三、網絡走線應盡量遠離電源線、負載線等強輔射強幹擾源，不允許將網線、電源線和負載線緊紮在一起。

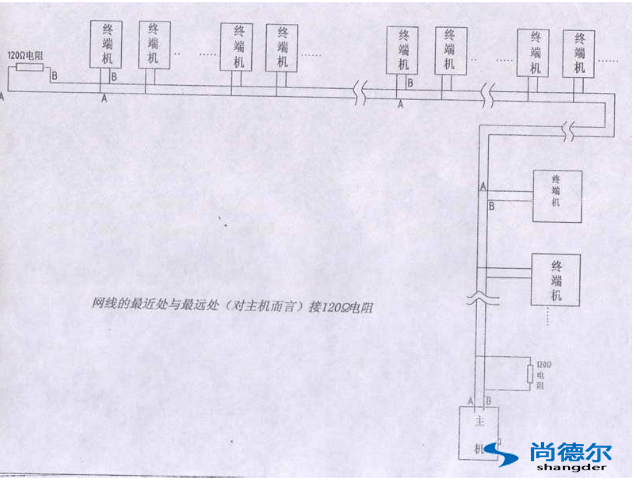

四、原則上最遠終端機(相對於主控機而言)的網線的接口上個並聯一120Ω的電阻(RJ14型)。

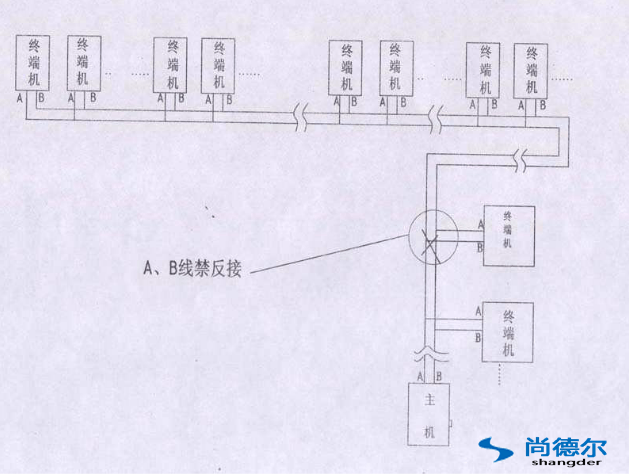

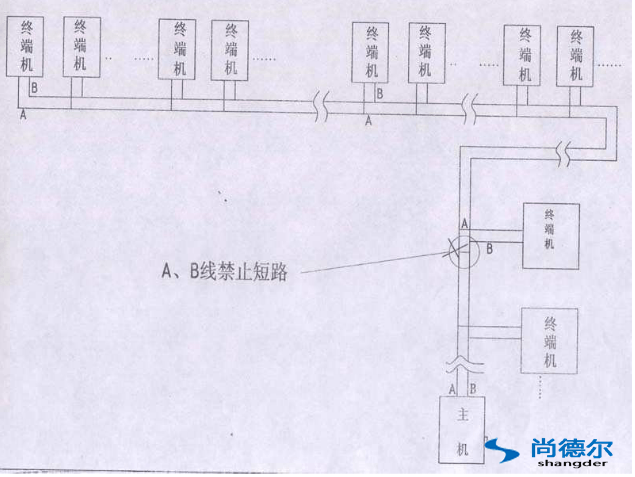

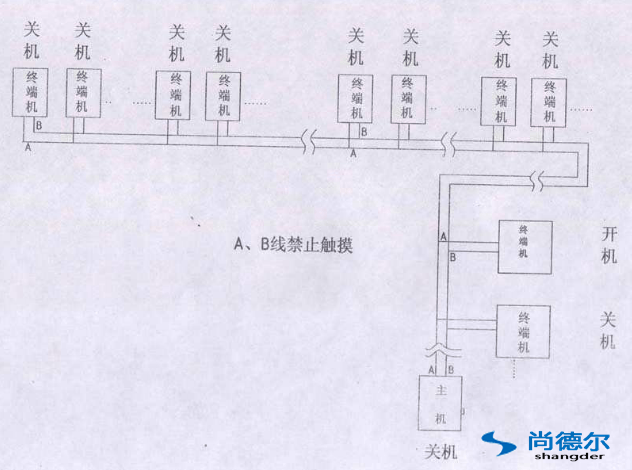

五、網線A(棕色)與網線B(藍色)不能互換，禁止連到一起。網上隻有一台機通電，同時禁止觸摸網線和短路。

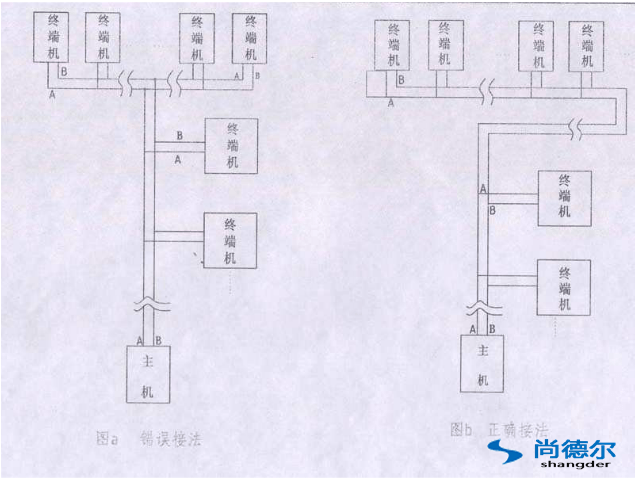

六、網線禁止T型連接，應采用串珠型連接。見網絡連接圖。

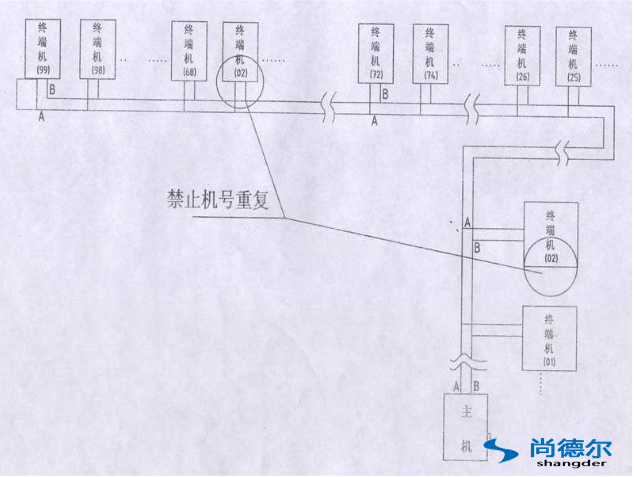

七、網絡安裝過程：開所有終端電源(一組一組的開)?設置所有終端機號(禁止重號)關所有終端電源(一組一組的關) ?連接主機網絡線及所有終端網絡線?開所有終端電源(一組一組的開)開主機電源

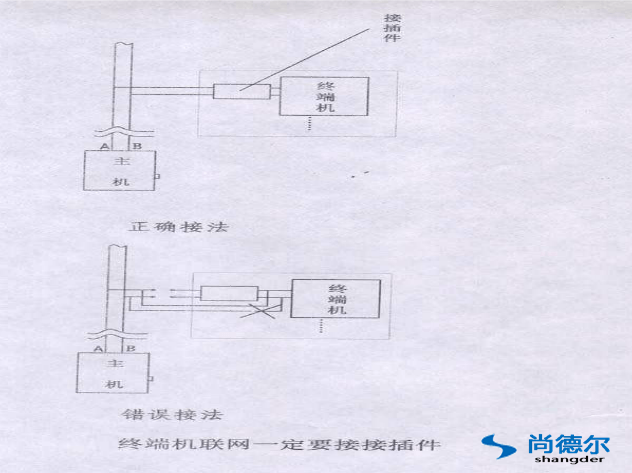

八、在主機和終端機隻要有一台通電的情況下，要想去掉網絡連接隻能通過拔掉外部附帶插件，禁止直接拆卸網線，網線一定要通過外部接插件接到終端機控製盒上，禁止直接連在控製盒上。
                               FFU【風機過濾器單元】群控網絡安裝圖片01
